電弧超聲波故障定位在線監測裝置

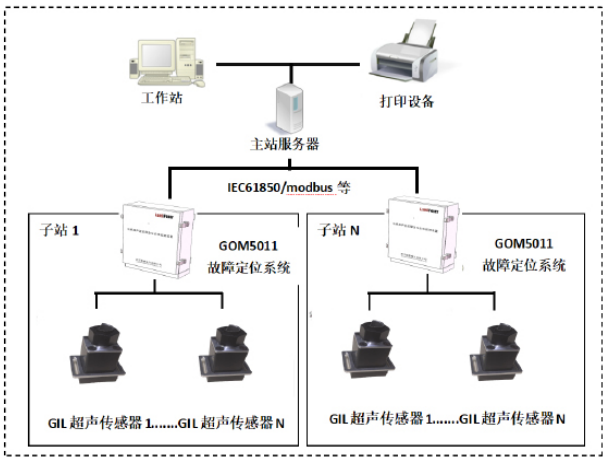

OM5011 電弧超聲波故障定位系統采用分布式測量結構。整套系統由超聲波傳感器、信號采集單元（IED）和監控主機三部分組成。實現對 GIL 罐體中電弧放電狀態量的監測、分析和輔助診斷功能。采集單元最多可監測 16 個監測點，可安裝在 GIL 外殼上，并通過信號電纜進行連接，避免了信號傳輸過程中的衰減和失真，保證了監測的靈敏度及抗干擾能力。
GOM5011電弧超聲波故障定位在線監測裝置
（1）GIL 超聲傳感器：接收電弧故障信號，將聲波信號轉換為電信號，實時接入到采集單元。
（2）超聲采集單元：檢測和處理 GIL 超聲傳感器接收到的信號，并高速、多點、同步采樣，進行濾波、捕獲放電特征等。
（3）故障定位服務器：對多個超聲采集單元的監測結果進行處理、診斷和展示，并通過 IEC61850/IEC104 通訊規約，將診斷結果上傳。服務器具有遠程訪問功能，可直接遠程查看實時數據。
技術特點：
系統參數：包括實時數據保存間隔、歷史數據保存時間、啟動畫面、告警方式、告警時間、校時方式和校時間隔等參數；
以圖形或者數據方式顯示變電站運行工況：比如一次系統圖接線圖、各路饋線放電數據及其圖譜等；
對各間隔層設備的操作：讀或整定定值、對時等；
對故障進行處理：事故推畫面、遙信變位清閃、停止聲音告警和告警消息的處理等；
顯示典型圖譜，實現現場放電圖譜進行對照。

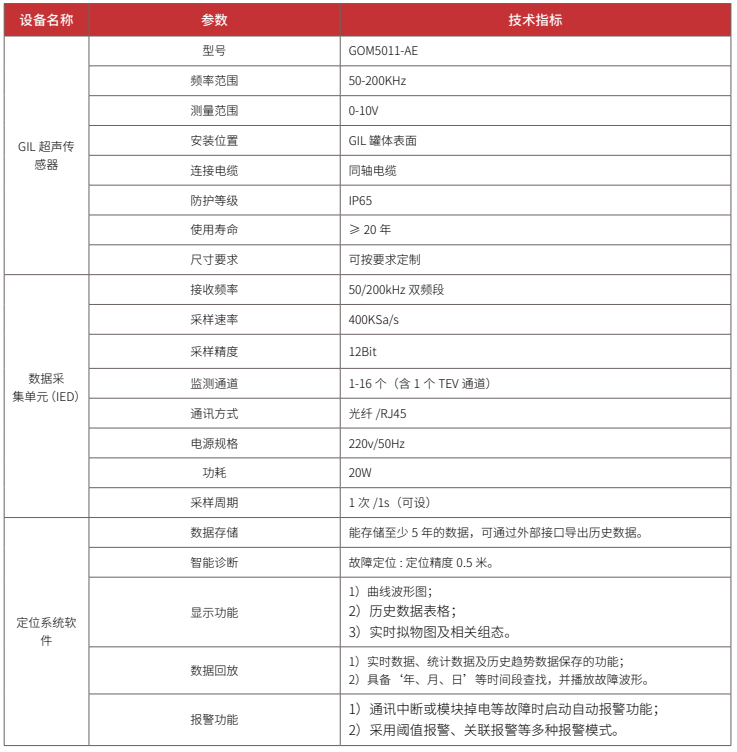

性能指標：
