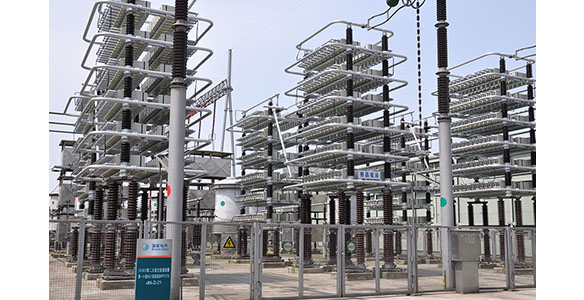

高壓直流輸電（HVDC）用電容器裝置
高壓直流輸電
高壓直流輸電系統的基本工作原理是通過換流裝置，將交流電轉變?yōu)橹绷麟?，將直流電傳送到受端換流裝置，再由該換流裝置將直流電轉變?yōu)榻涣麟娝腿胧芏私涣飨到y(tǒng)。
高壓直流輸電技術主要應用于大容量長距離電力輸送工程。
直流輸電用電容器組執行標準
GB/T 20993-2012 《高壓直流輸電系統用直流濾波電容器及中性母線沖擊電容器》
GB/T 20994-2007 《高壓直流輸電系統用并聯電容器及交流濾波電容器》
GB/T 16927.1-2011 《高電壓試驗技術 第1部分：一般定義及試驗要求》
GB 50260-2013 《電力設施抗震設計規范》
GB 311.1-2012 《高壓輸變電設備的絕緣配合》
GB/T 26218.1-2010 《污穢條件下使用的高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》
IEC 60871-1:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 1：General》
IEC 60871-2:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 2：Endurance testing》
IEC 60871-3:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 3：Protection of shunt capacitors and shunt capacitor banks》
IEC 60871-4:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 4：internal fuses》
電容器組主要結構和參數
電容器組的結構形式取決于電容器臺數、裝置的絕緣要求、安裝尺寸、裝置高度等因素。在電容器組的設計中，至少應考慮以下因素：
在運行、安裝和維護期間的機械負荷；
外部或內部故障對電容器組的電動力；
風荷；
抗震要求；
由于溫度和負載變化引起的膨脹和收縮的影響。
絕緣設計：電容器組架的絕緣結構主要可分為：層間絕緣、對地絕緣和相間絕緣。
電容器組的機械強度：
電容器組的機械強度主要受以下幾方面因素的影響：
支柱絕緣子的抗彎、抗壓強度；
支柱絕緣子的布置及連接方式；
鋼構架的結構、重量，鋼材的型號、牌號及質量，緊固件的質量；
塔的整體結構；
地震、風速的強烈程度；
安裝、維護時的受力狀況；
裝置所要求的安全系數。
通過專門仿真軟件，可計算驗證在上述因素影響下電容器組的機械強度，從而可優選出安全、可靠、經濟、合理的設計方案。
