變壓器供電型驅動器
沙龙365国际网站集團是生產數字式IGBT驅動單元的先驅企業。沙龙365国际网站的數字式IGBT驅動單元在國網舟山柔性直流輸電項目中的成功應用，為數字式IGBT驅動單元提供了高壓大功率應用下的最大便利性和最 高可靠性的統一典范。沙龙365国际网站可為客戶提供標準的IGBT驅動單元和定制IGBT驅動單元。IGBT驅動單元除了有通用型隔離變壓器供電外，還有采用磁環供電的獨特方式，以達到更高的隔離特性、更優化的系統結構設計。

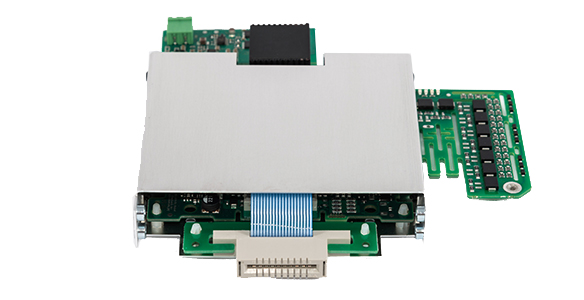

變壓器供電型驅動器GU-S01-AA-xxxx-33A
應用領域：
機車牽引、軌道交通、中壓變頻、風電變頻、柔性直流輸電、醫療設備、其它
產品特點：
高隔離電壓，最高10kV
可適用于各品牌的單管IGBT模塊
飽和壓檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
檢測及保護閾值參數可軟件修改
串并聯應用
高壓電纜與適配板組成的連接方式，可用于各種外形的IGBT
可選功能：
光纖接口軟件參數修改
檢測電壓、電流數據向主控制器上傳
開關過程中dv/dt、di/dt獨立控制
Items | Symbol | Min | Type | Max | Unit |
最大集射極電壓 | Vce | 3300 | V | ||
供電電壓 | Vcc | 13 | 17 | ||
輸出功率 | P | 3 | W | ||
開通電壓 | Vgeon* | +15 | V | ||
關斷電壓 | Vgeoff* | -15 | V | ||
峰值輸出電流 | Ipeak | 50 | A | ||
最大開關頻率 | fmax | 15 | kHz | ||
開通延遲 | Tdon | 400 | ns | ||
關斷延遲 | Tdoff | 400 | ns | ||
絕緣電壓(AC,1min) | Viso | 10 | kV | ||
局部放電 | VPD | 6 | |||
工作溫度 | T | -40 | +85 | °C | |
光纖接口 | HFBR-1522Z/2522Z | ||||
電源接口 | MSTBA 2.5/2-G-5.08-RN-1926015 | ||||
*：可根據用戶工況要求軟件修改
變壓器供電型驅動器GU-S01-AA-xxxx-45A
應用領域：
機車牽引、軌道交通、中壓變頻、風電變頻、柔性直流輸電、HVDC、其它
產品特點：
高隔離電壓，最高10kV
可適用于各品牌的單管IGBT模塊
通態飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
檢測及保護閾值參數可軟件修改
串并聯應用
高壓電纜與適配板組成的連接方式，可用于各種外形的IGBT
可選功能：
光纖接口軟件參數修改
檢測電壓、電流數據向主控制器上傳
開關過程中dv/dt、di/dt獨立控制
Items | Symbol | Min | Type | Max | Unit |
最大集射極電壓 | Vce | 4500 | V | ||
供電電壓 | Vcc | 14 | 22 | ||
輸出功率 | P | 3 | W | ||
開通電壓 | Vgeon* | +15 | +19 | V | |
關斷電壓 | Vgeoff* | -15 | -15 | V | |
峰值輸出電流 | Ipeak | 50 | A | ||
最大開關頻率 | fmax | 15 | kHz | ||
開通延遲 | Tdon | 400 | ns | ||
關斷延遲 | Tdoff | 400 | ns | ||
絕緣電壓(AC,1min) | Viso | 10 | kV | ||
局部放電 | VPD | 6 | |||
工作溫度 | T | -40 | +85 | °C | |
光纖接口 | HFBR-1522Z/2522Z | ||||
電源接口 | MSTBA 2.5/2-G-5.08-RN-1926015 | ||||
*：可根據用戶工況要求軟件修改

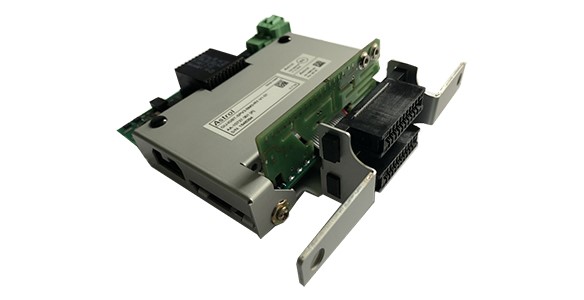

變壓器供電型驅動器GU-S02-AA-2000-45B
應用領域：
中壓變頻、風電變頻、柔性直流輸電、HVDV、固態斷路器、其它
產品特點：
使用直流電壓源供電，具有高隔離電壓特性，最高10kV
直接適配標準的Stakak IGBT模塊
飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
串并聯應用
可選功能：
光纖接口軟件參數修改
開關過程中dv/dt、di/dt獨立控制

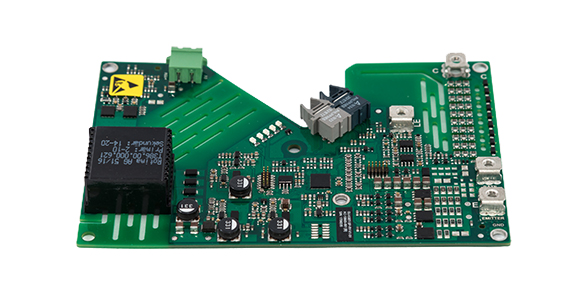

變壓器供電型驅動器GU-S01-AA-xxxx-45B-V2
應用領域：
中壓變頻、風電變頻、中壓儲能、柔性直流輸電、HVDC、其它
產品特點：
高隔離電壓，最高10kV
直接適配標準的StakPak IGBT模塊
通態飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
檢測及保護閾值參數可軟件修改
串并聯應用
可選功能：
光纖接口軟件參數修改
檢測電壓、電流數據向主控制器上傳
開關過程中dv/dt、di/dt獨立控制
Items | Symbol | Min | Type | Max | Unit |
最大集射極電壓 | Vce | 3300 | V | ||
供電電壓 | Vcc | 14 | 22 | ||
輸出功率 | P | 3 | W | ||
開通電壓 | Vgeon* | +15 | +19 | V | |
關斷電壓 | Vgeoff* | -15 | -15 | V | |
峰值輸出電流 | Ipeak | 50 | A | ||
最大開關頻率 | fmax | 15 | kHz | ||
開通延遲 | Tdon | 400 | ns | ||
關斷延遲 | Tdoff | 400 | ns | ||
絕緣電壓(AC,1min) | Viso | 10 | kV | ||
局部放電 | VPD | 6 | |||
工作溫度 | T | -40 | +85 | °C | |
光纖接口 | HFBR-1522Z/2522Z | ||||
電源接口 | MSTBA 2.5/2-G-5.08-RN-1926015 | ||||
*：可根據用戶工況要求軟件修改
