脈沖電源用驅動器

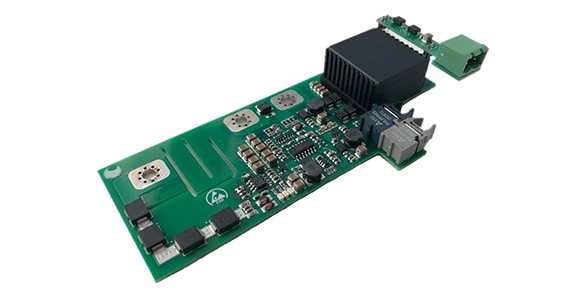

脈沖電源用驅動GU-C11-AB-1600-17A-V4，適配INFINEON FZ1600R17HP4 IGBT驅動器。驅動器的尺寸貼合IGBT , 具有體積小，布局緊湊合理，即插即用，低功耗等特點。
功能特性：
開通過流檢測與保護：在IGBT單管開通過流故障時，立即關斷保護，避免損壞；
基本有源嵌位保護：關斷過程中出現的電壓尖峰進行有效抑制，防止擊穿IGBT；
供電欠壓閉鎖：驅動器供電電壓低于閾值，可以立即切斷驅動器供電；
供電過流保護：驅動器工作異常，導致供電電流瞬時值達到保護范圍，切斷驅動器供電；
柵極欠壓保護：柵極開通短路，驅動器立即保護，并故障解除后自恢復；
窄脈沖信號濾波：若輸入信號受干擾，或其他原因產生的異常開關信號，驅動器能主動過濾此信號，避免誤動作；
高隔離耐壓：高壓側與低壓側具有4KVAC的可靠隔離；
故障反饋信號：迅速給出故障反饋。
符號 | 含義 | 參數 | 單位 | ||
Min | Typ | Max | |||
Vce-max | IGBT額定工作最大電壓 | 1000 | 1300 | V | |
Vs | 原邊側供電電壓 | 14 | 15.0 | 20 | V |
Ps | 額定負載靜態輸入功率,Vs=15V | 1.5 | W | ||
Pf | 額定負載動態輸入功率, Vs=15V ,f=1KHz | 1.5 | 2 | W | |
Iout(on) | 柵極輸出的峰值電流，開通 | 20 | A | ||
Iout(off) | 柵極輸出的峰值電流，關斷 | 20 | A | ||
VG(on) | 門極開通電壓，Vs=15V | 15.0 | 15.5 | 16 | V |
VG(off) | 門極關斷電壓，Vs=15V | -10 | -9.5 | -9.0 | V |
Rgon | 柵極開通電阻 | 1.5 | Ω | ||
Rgoff | 柵極關斷電阻 | 2.9 | Ω | ||
Td(on) | 柵極開通延時 | 0.5 | us | ||
Td(off) | 柵極關斷延時 | 0.5 | us | ||
fSW max | 最高工作頻率 | 5 | KHz | ||
Vsat | 短路保護閾值電壓 | 60 | V | ||
Tsatdead | 短路檢測盲區時間 | 4 | us | ||
VVH(th) | 柵閾值極電壓VH欠壓保護范圍 | 8 | 9 | V | |
Vps(th) | 供電欠壓保護閾值 | 12 | V | ||
Idump | 供電過流保護閾值 | 300 | 400 | mA | |
Vclamp | 有源嵌位電壓 | 1450 | 1650 | V | |
