工業變流器用驅動器

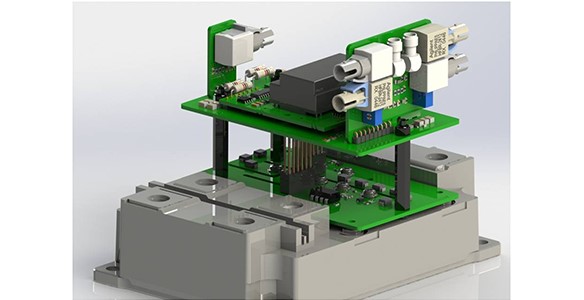

工業變流器用驅動GU-C11-AB-1000-17C-V1，具有體積小，布局緊湊合理，即插即用，低功耗等特點。
產品特點：
適用于 ABB LinPak 5SNG 1000X170300 模塊
靈活的并聯方案，通過更換適配板或者射頻線相連實現并聯驅動
驅動主板與適配板高度可調
集成度高，即插即用
NTC 測溫回傳，實時監控 IGBT 內部溫度
參數 | 符號 | 描述 | Min | Type | Max | unit |
IGBT額定平均電壓值 | Vavg | 750 | 1000 | V | ||
IGBT額定電流值 | Ic | 1000 | A | |||
供電電壓 | VCC,VDD | 14.5 | 15 | 15.5 | V | |
供電電流 | Icc, Idd | 32 | 200 | mA | ||
柵極輸出最大工作頻率 | fmax | 4 | 10 | KHZ | ||
供電欠壓保護閾值 | Vthreshold | 11.3 | 13.3 | V | ||
柵極開通電壓 | Vgate-on | 驅動輸出電平 | 15.0 | V | ||
柵極關斷電壓 | Vgate-off | 驅動輸出電平 | -9.3 | -10.1 | V | |
柵極開通電阻1 | Ron | 1.5 | Ω | |||
柵極開通電阻1 | Roff | 10 | Ω | |||
柵射極電容 | Cge | 220 | nF | |||
單IGBT的柵極峰值電流 | Ipeak | 取決于柵極電阻大小 | 35 | A | ||
柵極開通電平欠壓閾值 | Von-threshold | 非柵極輸出電壓檢測 | 11.5 | 12.0 | 13.5 | V |
柵極關斷電平欠壓閾值 | Voff-threshold | 非柵極輸出電壓檢測 | -4.7 | -5.0 | -5.3 | V |
觸發開通信號閾值電壓 | Vtirgger-on | 光纖觸發輸入 | 2.6 | V | ||
觸發關斷閾值電壓 | Vtirgger-off | 光纖觸發輸入 | 1.3 | V | ||
觸發開通電信號 | Ve-tirgger-on | 射頻線輸入 | 4 | V | ||
觸發關斷電信號 | Ve-tirgger-off | 射頻線輸入 | 0.1 | V | ||
短路保護響應時間2 | Tr | 6.5 | us | |||
短路故障VCE閾值3 | Vce-desat | 10 | V | |||
短路保護閉鎖時間4 | Tb | 100 | ms | |||
柵極開通延時時間 | Td-on | 75 | ns | |||
柵極關斷延時時間 | Td-off | 60 | ns | |||
故障狀態傳輸時延 | Td-fault | 400 | ns | |||
高級有源鉗位電壓5 | Vclamp | 1300 | V | |||
NTC溫度范圍 | Ttemp | 25 | 120 | ℃ | ||
VF轉換頻率范圍 | Ftemp | 100 | 2000 | HZ |
